如何在SolidWorks中导入并处理点云数据
2025年03月03日
在日常设计工作中，我们常常需要借鉴现有的实物模型。为了将这些实物转化为可编辑的数字模型，通常会使用三坐标扫描仪对实物进行扫描，生成点云格式的文件。点云数据记录了物体表面的三维坐标信息，是逆向工程的重要基础。接下来，我们需要通过软件将这些点云数据从“点”转化为“线”，再生成“面”，最终形成可编辑的实体模型。本文将详细介绍如何在SolidWorks中使用 ScanTo3D插件，将点云数据一步步处理为高质量的实体模型，帮助您快速完成从扫描到设计的全流程。
1、启用Scan to 3D插件

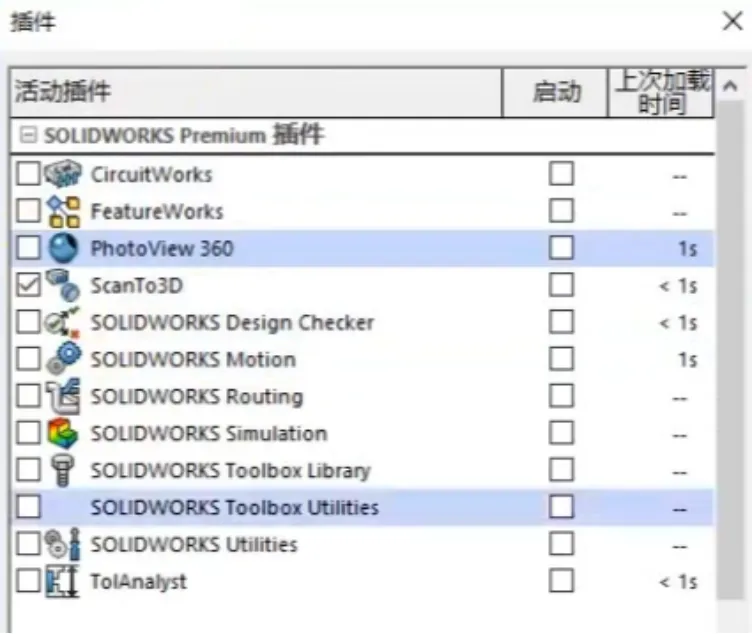

  • 首先，确保SolidWorks中的Scan to 3D插件已启用。该插件是处理点云数据的关键工具。

2、导入点云数据文件

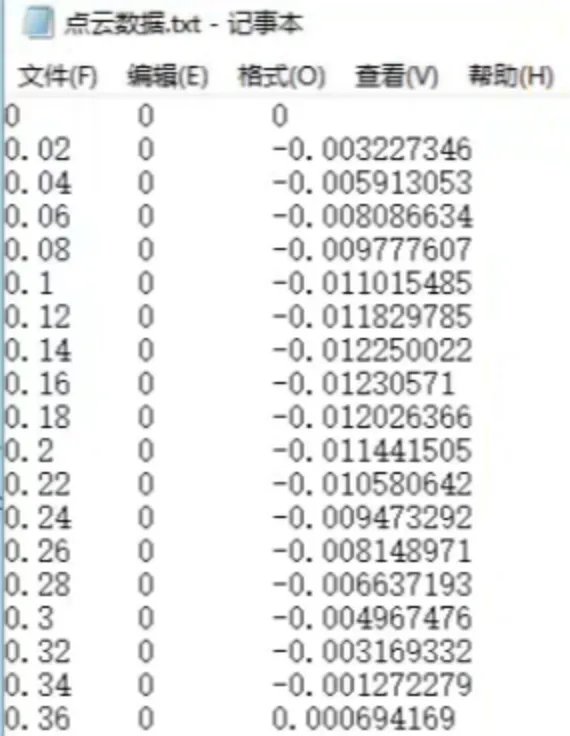

  • 将包含x, y, z坐标的点云数据粘贴到一个TXT文档中。

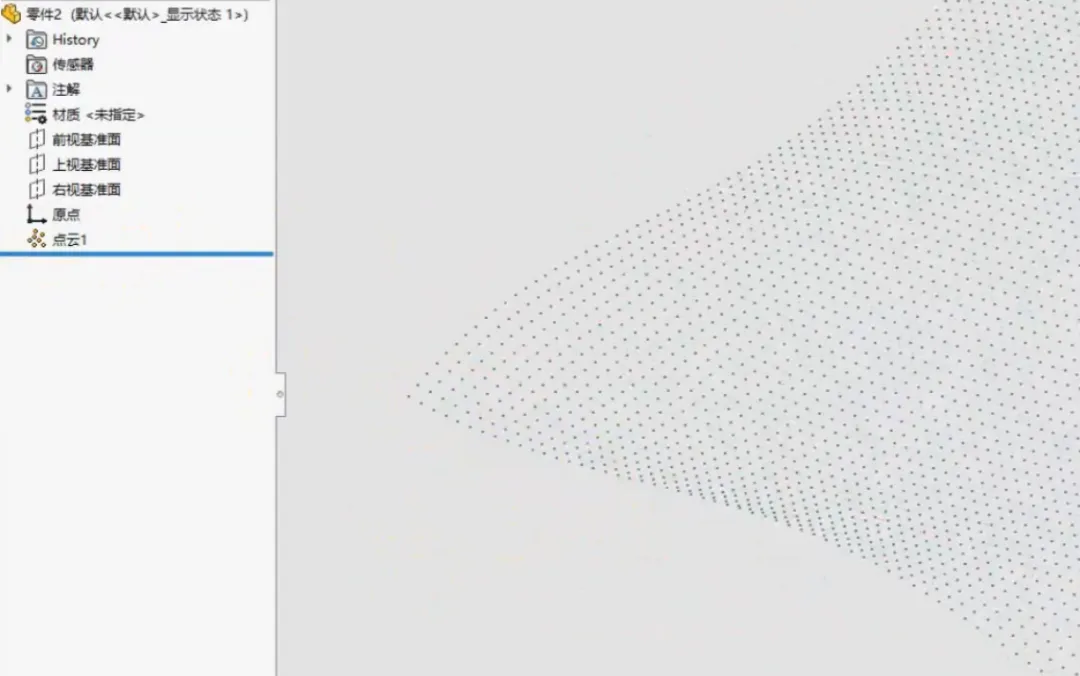

  • 将该TXT文档直接拖拽到SolidWorks界面中，系统将自动识别并导入点云数据。

3、启动网格处理向导

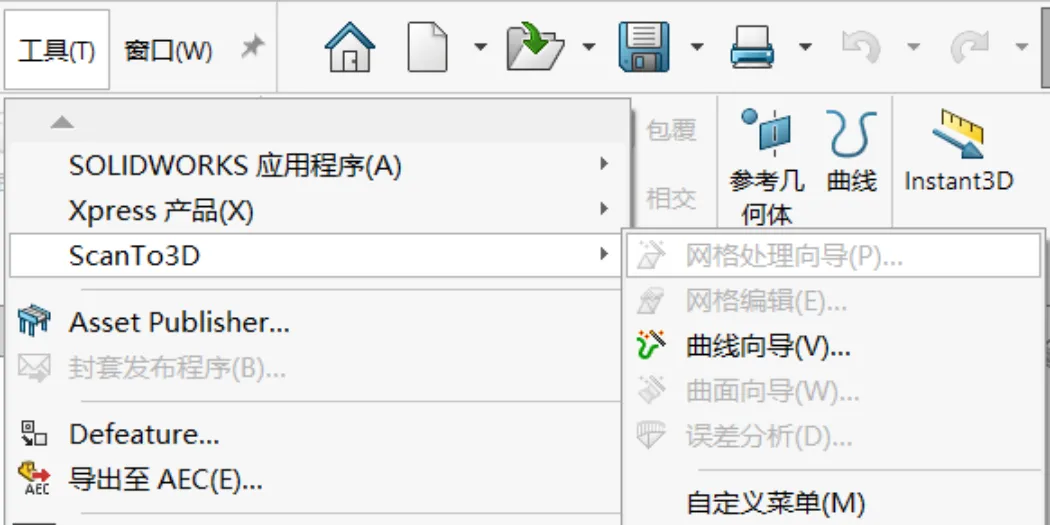

  • 在SolidWorks顶部菜单栏中，依次点击 工具 > ScanTo3D > 网格处理向导，进入网格处理功能
4、选择点云特征

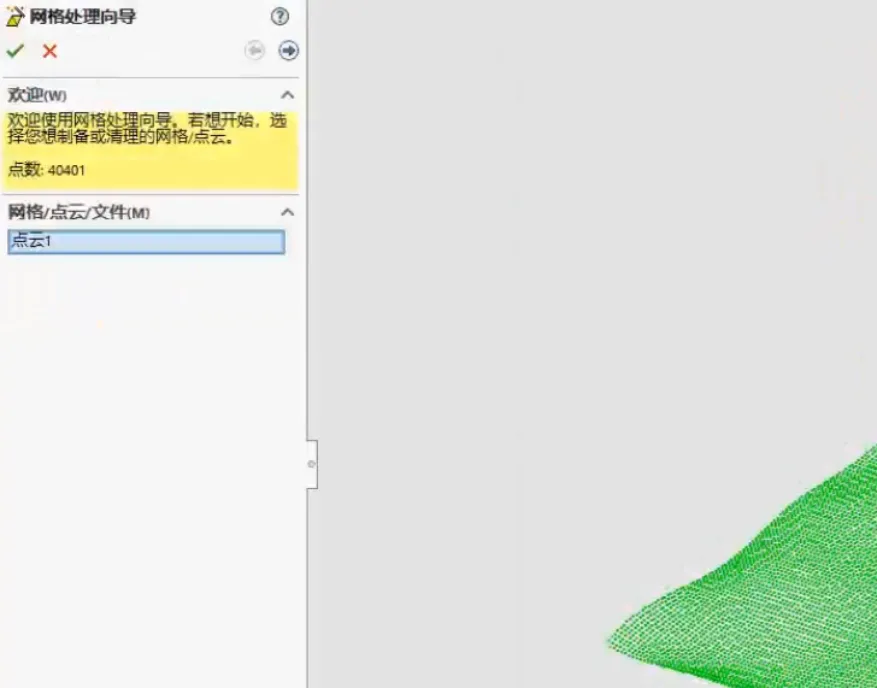

  • 在网格处理向导中，选中之前导入的点云特征，准备进行后续处理。

5、设置参考（可选）

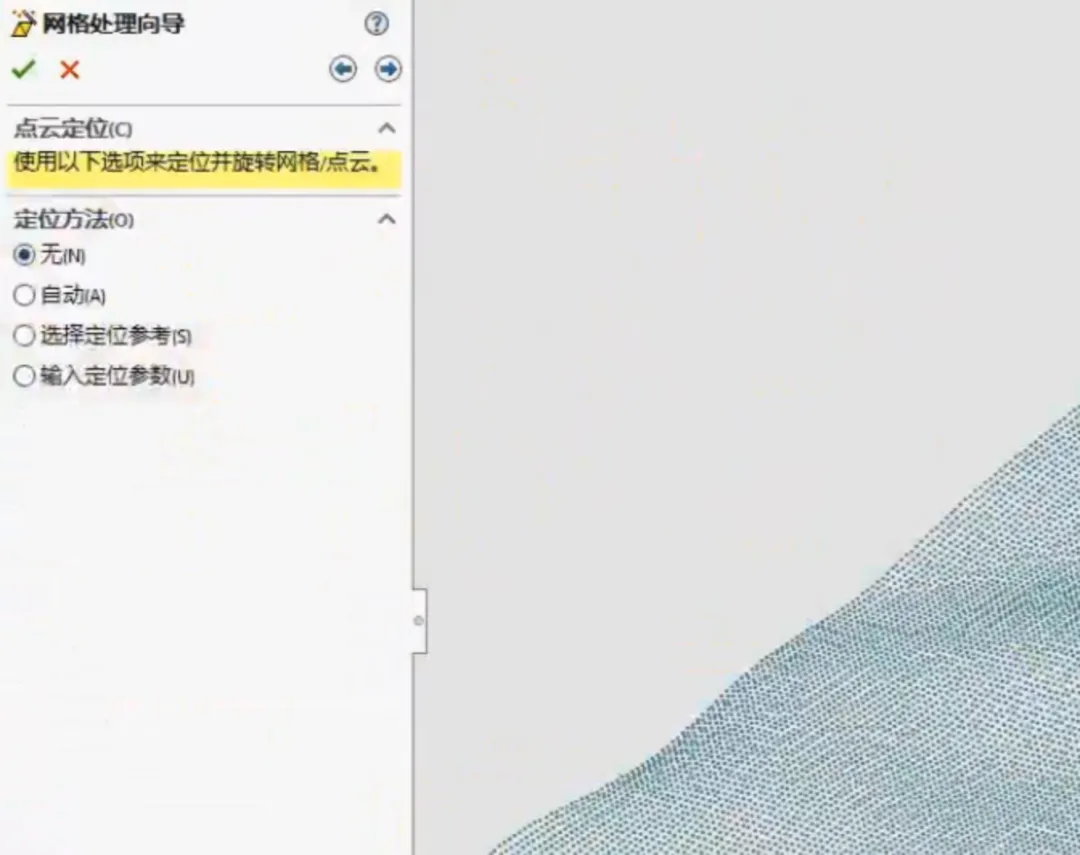

  • 点击下一步，在参考设置中，根据需要选择参考对象。如果不需要参考，直接选择无。

6、噪声剔除设置

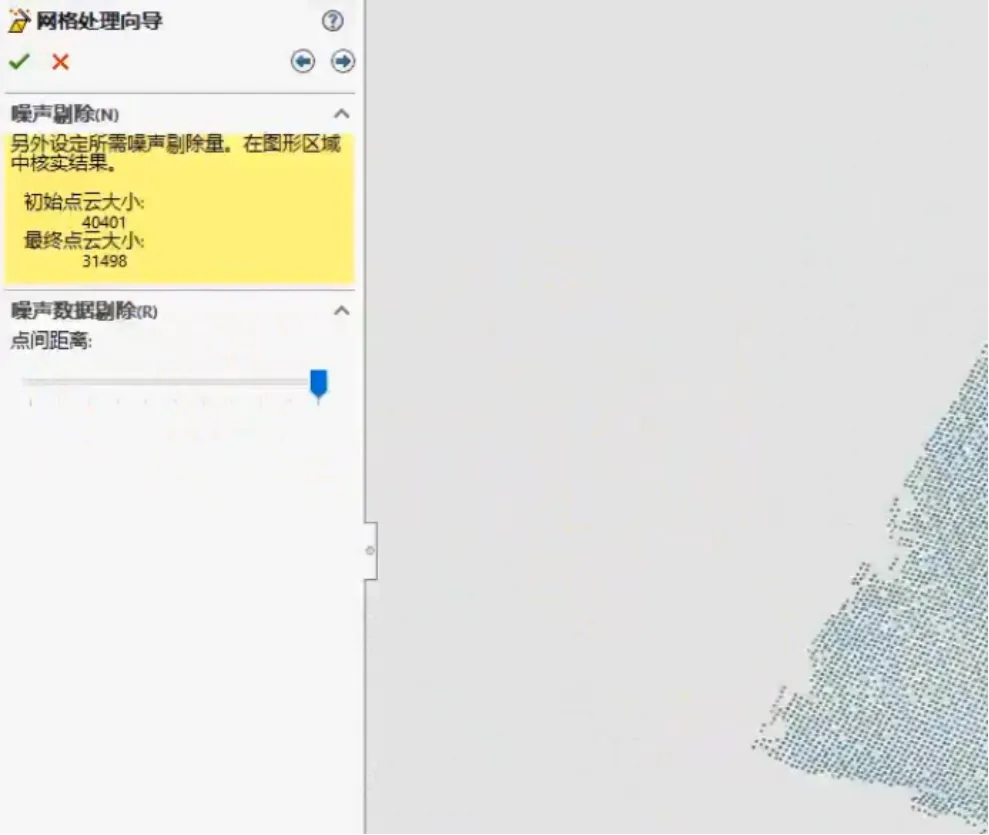

  • 点击下一步，进入噪声剔除设置。如果点云数据质量较好，建议将点间距离控制条拖到最左侧，以减少噪声干扰。

  • 注意：如果点云数据存在缺失，光标右侧会显示数据缺失情况。

7、框选点云数据

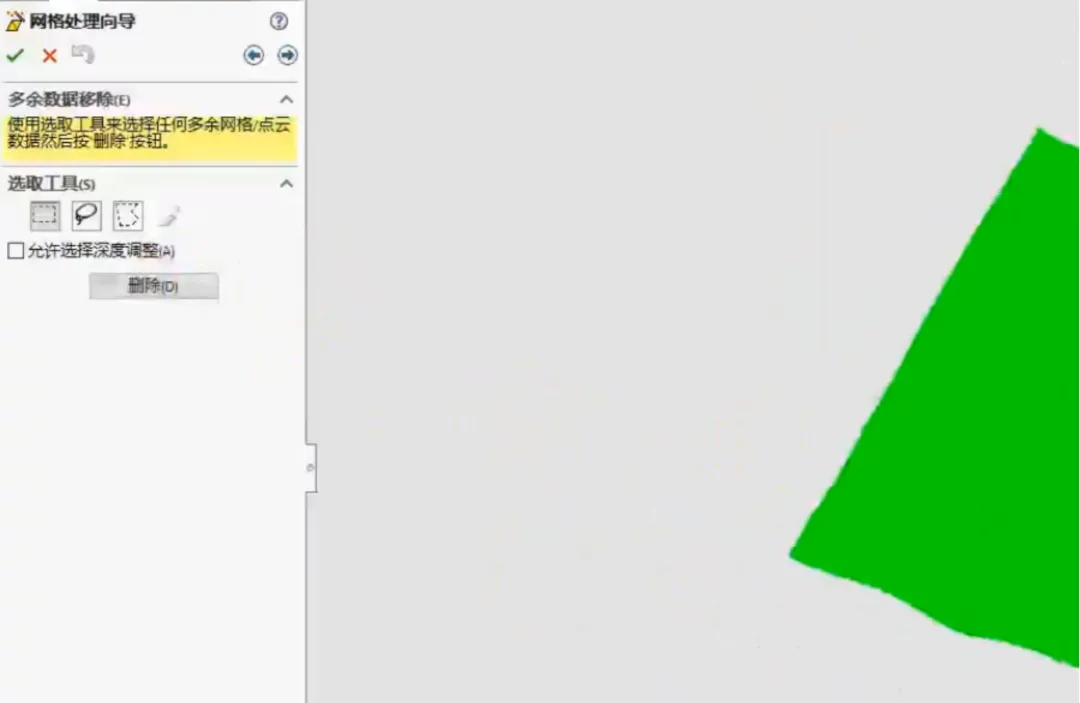

  • 点击 下一步，使用鼠标框选所有点云数据。注意不要误点击删除按钮。

8、设置缩减比例

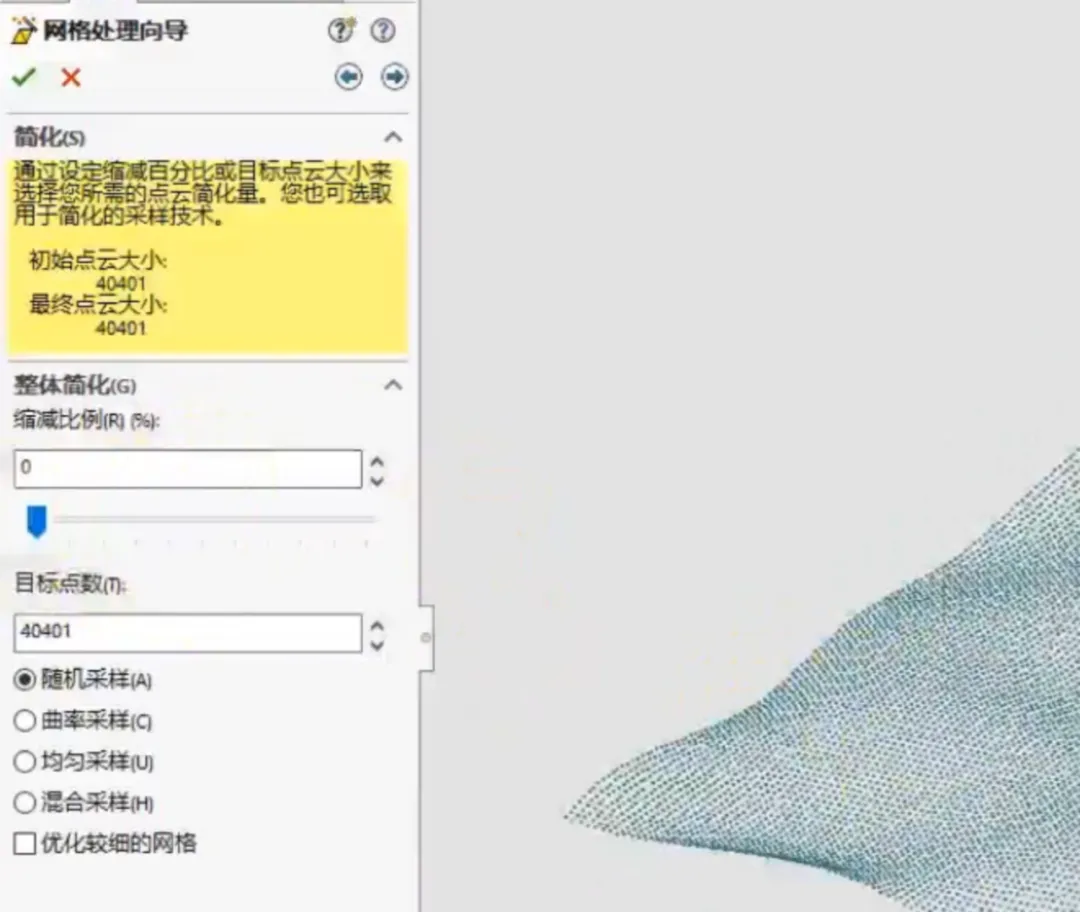

  • 点击下一步，将 缩减比例 设置为 0，以保留所有点云数据。

9、生成网格

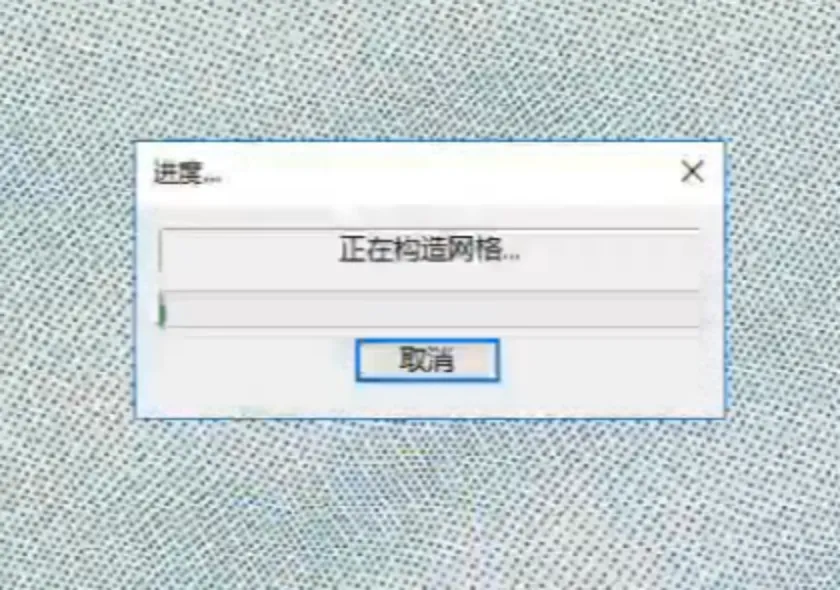

  • 点击下一步，系统将开始构造网格。等待进度条完成，网格生成后，界面将自动跳转至网格处理界面。

10、调整网格平滑度

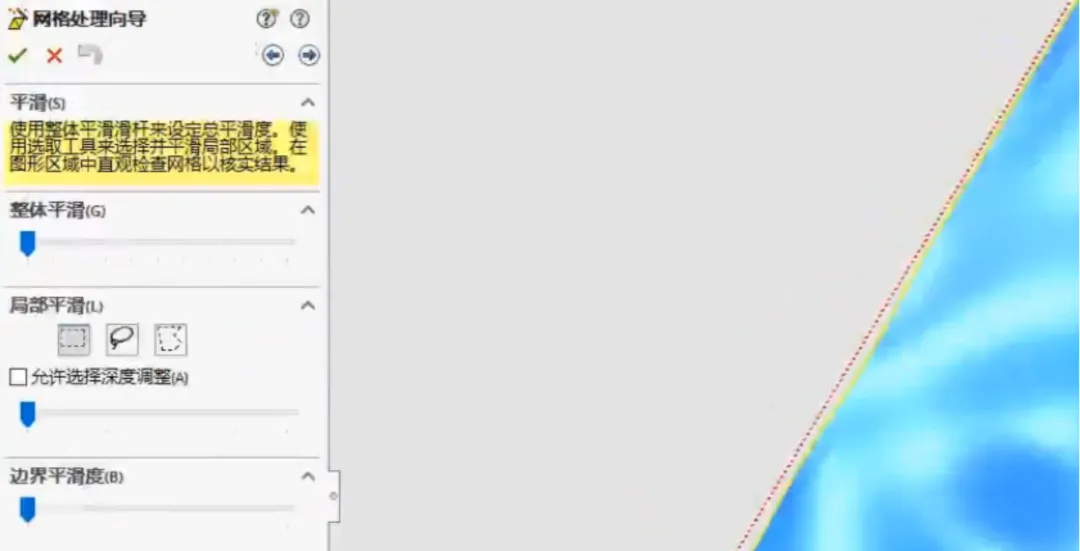

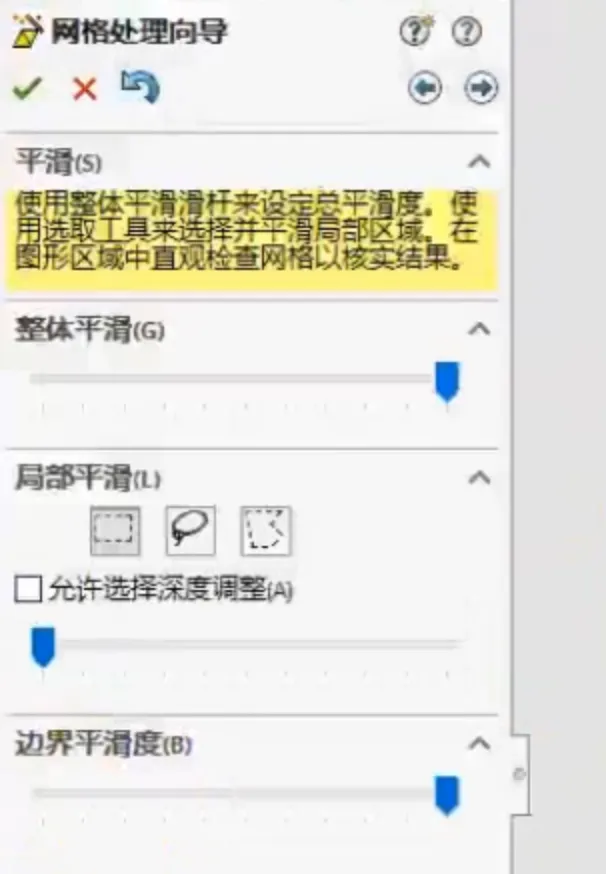

  • 在网格处理界面中，将平滑和边界平滑调整到最大值，以获得更光滑的网格表面。

11、修复孔洞（可选）

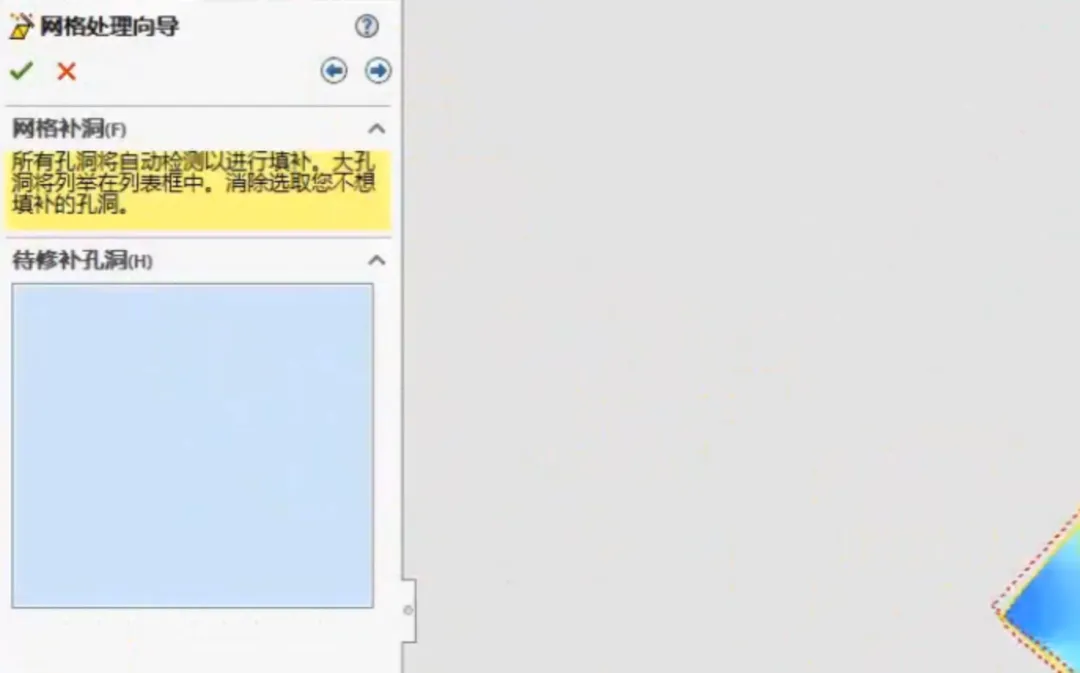

  • 点击下一步，检查并选择需要修复的孔洞（如果有）。系统将自动修复选中的孔洞。

12、启动曲面向导

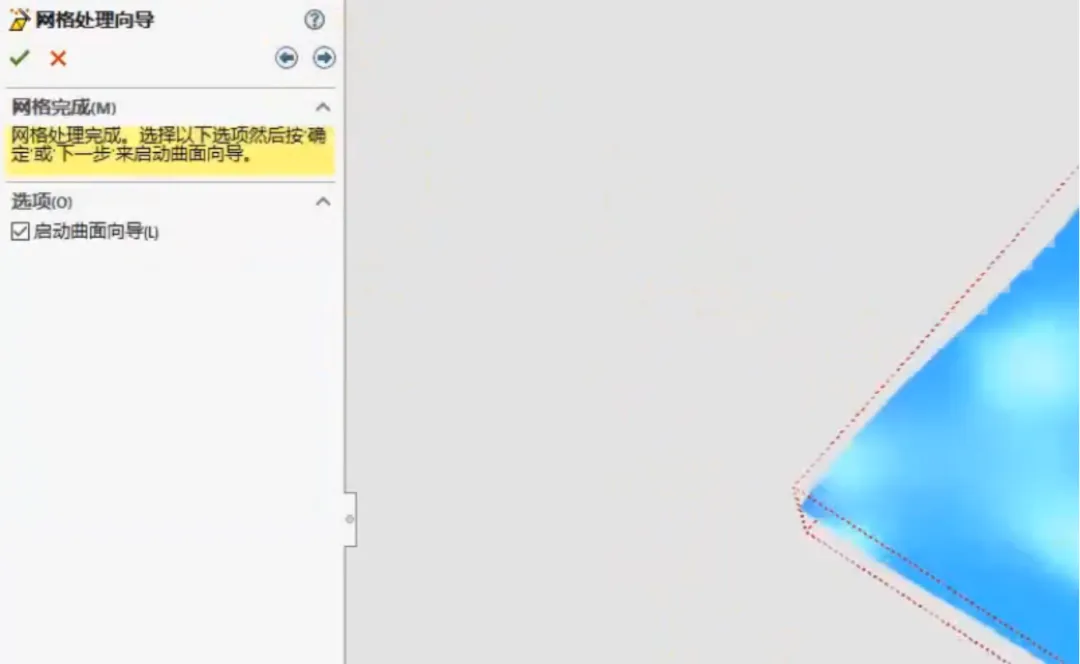

  • 点击 下一步，勾选 启动曲面向导，准备生成曲面。

13、自动生成曲面

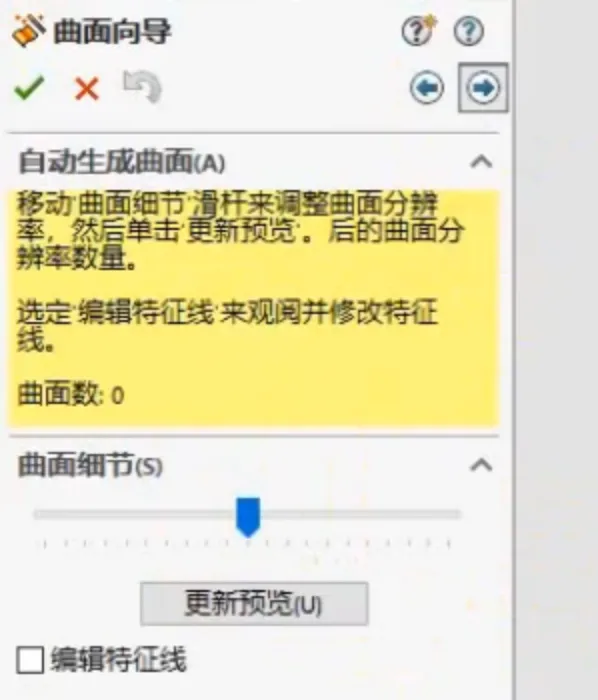

  • 点击 下一步，在曲面向导中选择 自动生成，系统将根据网格数据自动创建曲面。

14、曲面细节设置

  • 点击下一步，进入曲面细节设置。如果没有特殊需求，保持默认设置即可。

15、生成曲面

  • 点击下一步，系统将生成最终的曲面模型。此时，您可以对曲面进行进一步的编辑和操作。

通过以上步骤，您可以顺利将点云数据导入SolidWorks，并生成高质量的实体模型。无论是逆向工程还是三维建模，掌握这一技能都将为您的设计工作带来极大的便利。ScanTo3D插件的强大功能使得从点云到实体的转化过程更加高效和精准，助力您轻松完成复杂的设计任务。
